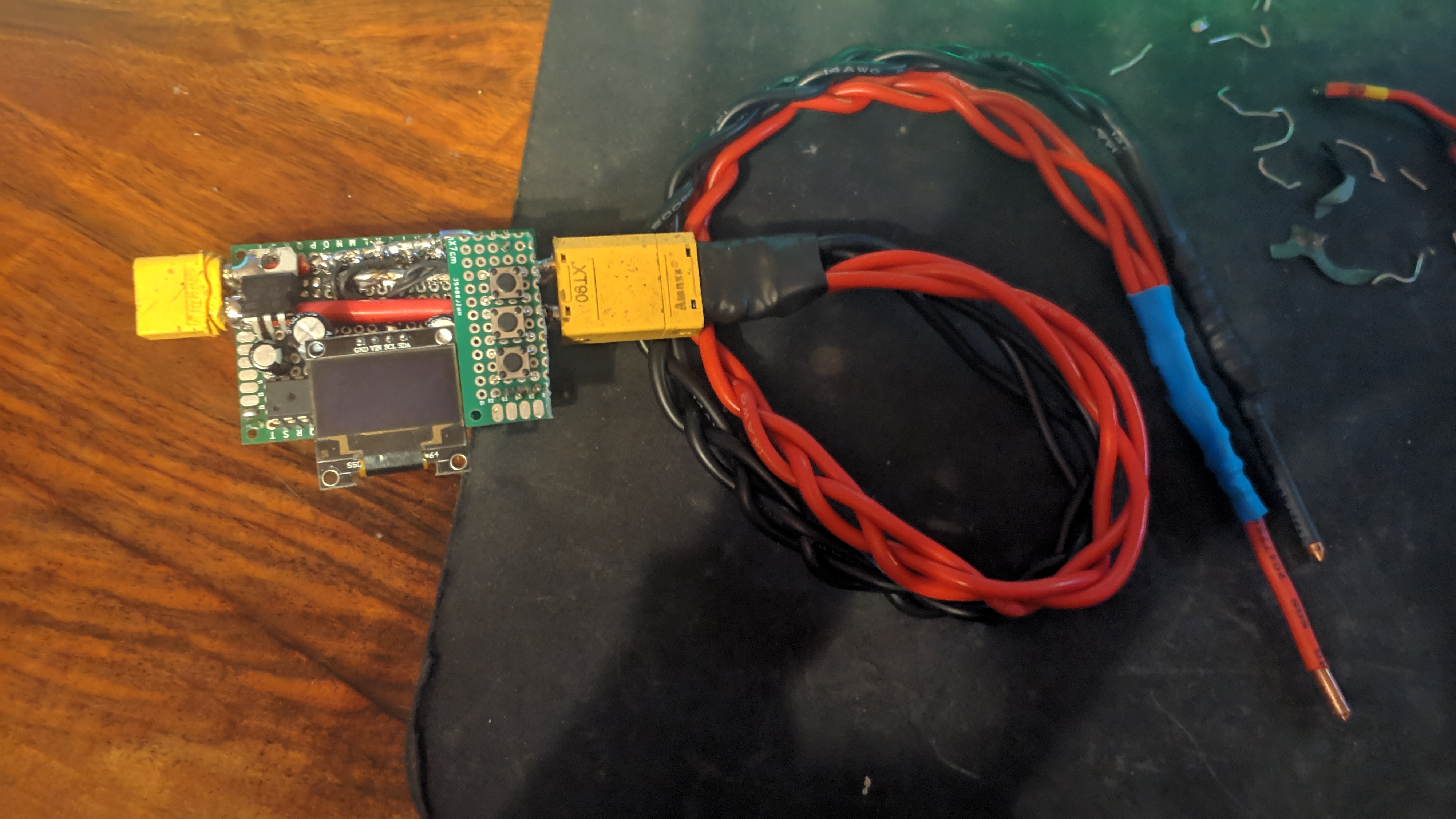

Zgrzewarka do ogniw

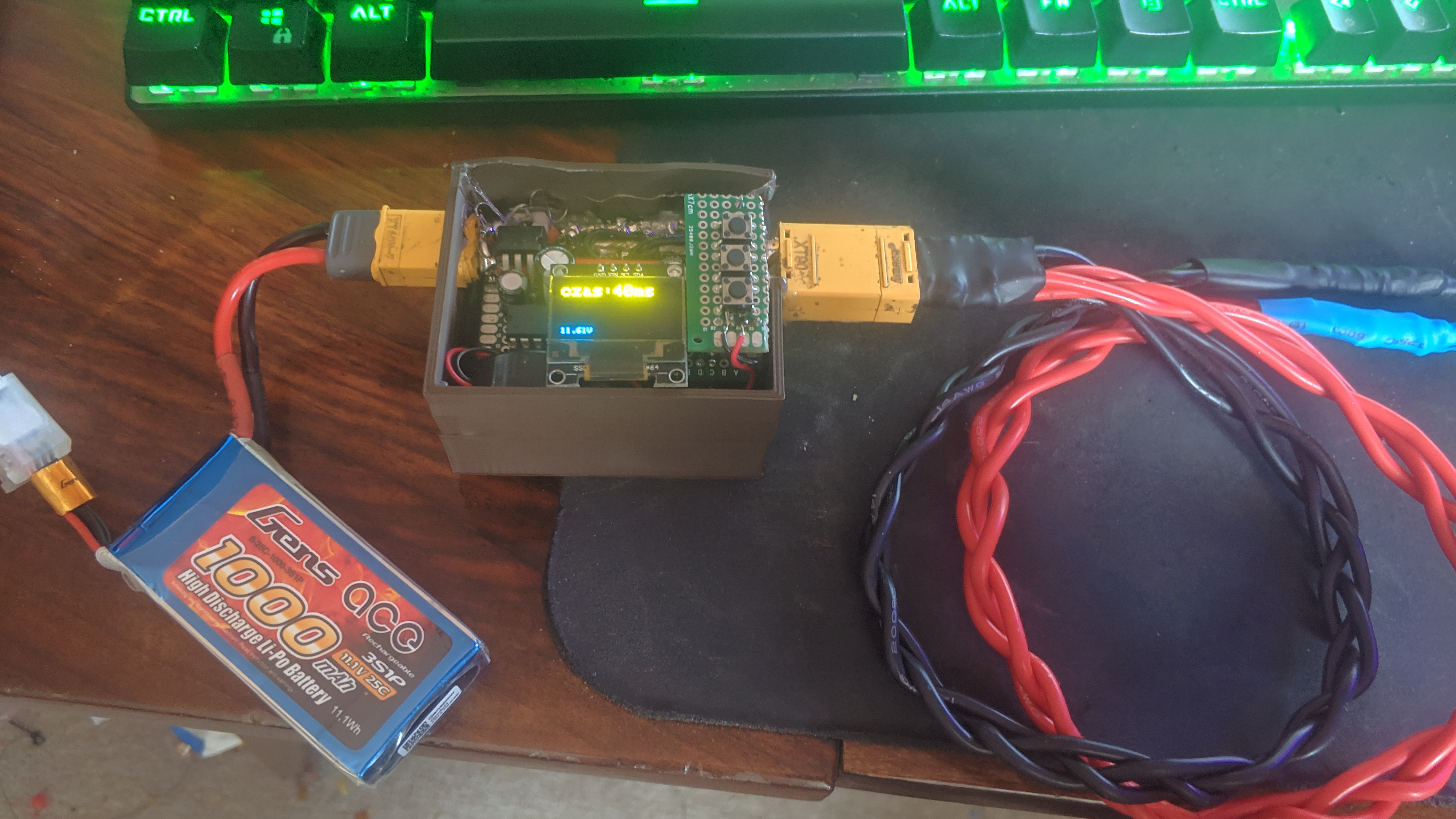

Zgrzewanie odbywa się poprzez chwilowy impuls bardzo dużego prądu przez elektrody, zrealizowane jest to przy pomocy dużego akumulatora posklejanego ze zużytych cel akumulatorów od drona fpv, które już nie nadawały się do niego. pakiet 3s4p.

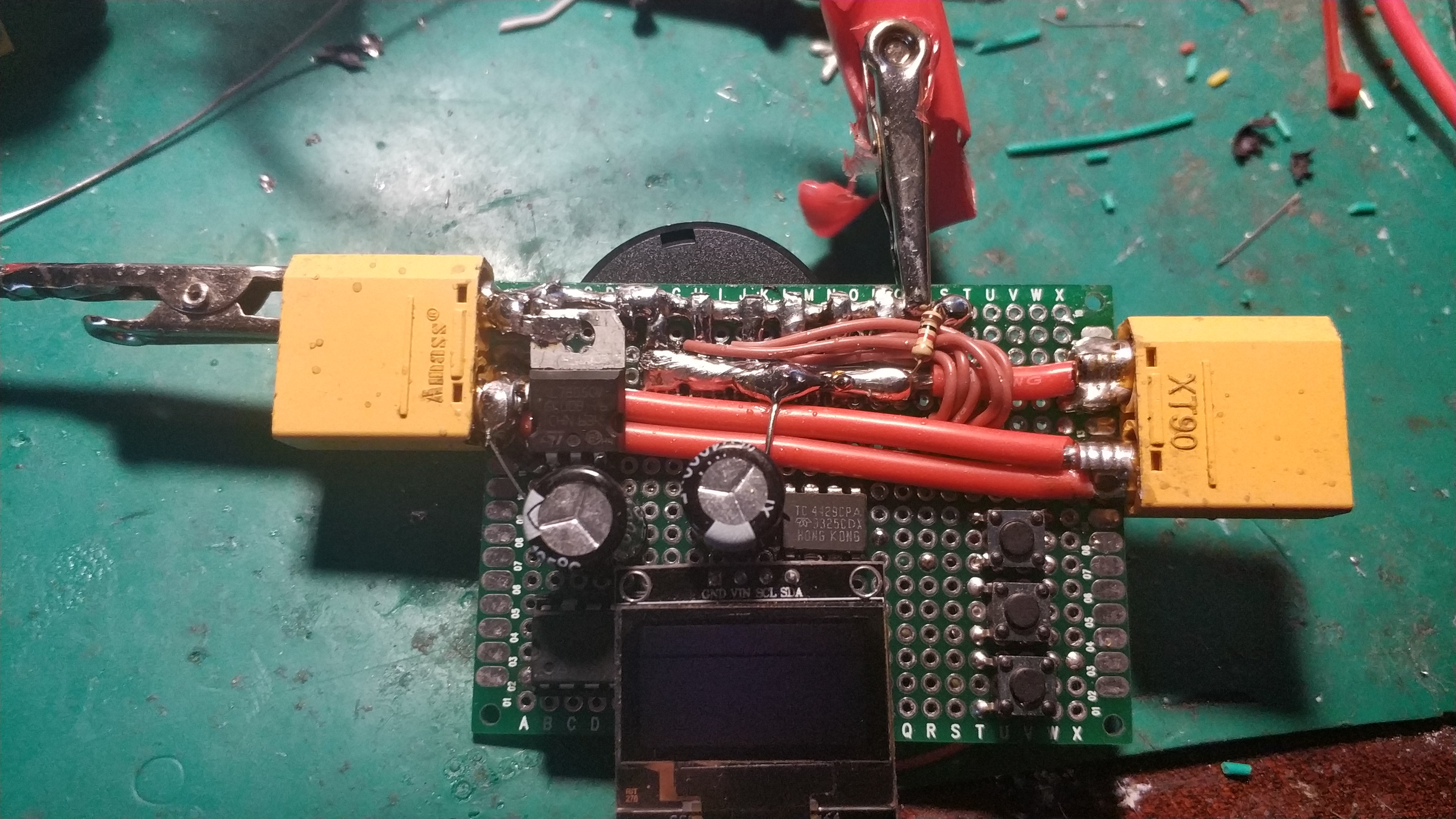

napięcie z akumulatora jest chwilowo załaczane na elektrody przez wiele mocnych tranzystorów Mosfet połączonych równolegle sterowanych szybkim driverem aby uniknąć dużych strat komutacji, impuls prądu przekracza 1000A. Jest on mierzony przez mikrokontroler poprzez pomiar napięcia na około 1cm przewodu 2,5mm^2, spadek jest na tyle duży że nie jest potrzebny żaden wzmacniacz.

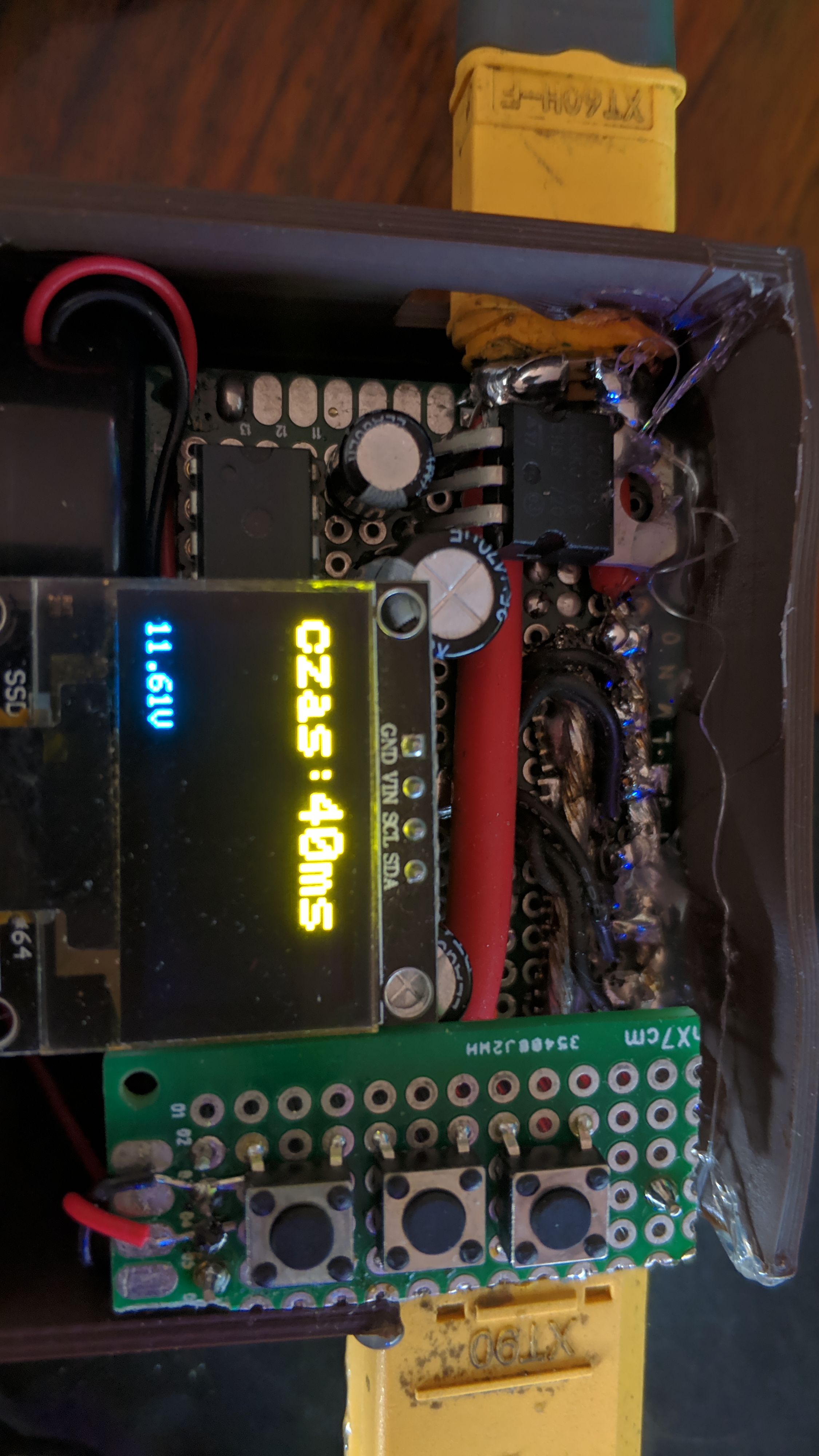

całość sterowana jest przez mikrokontroler ATmega328p, obsługiwana poprzez 3 przyciski do nastawy czasu impulsu oraz wyświetlacz.

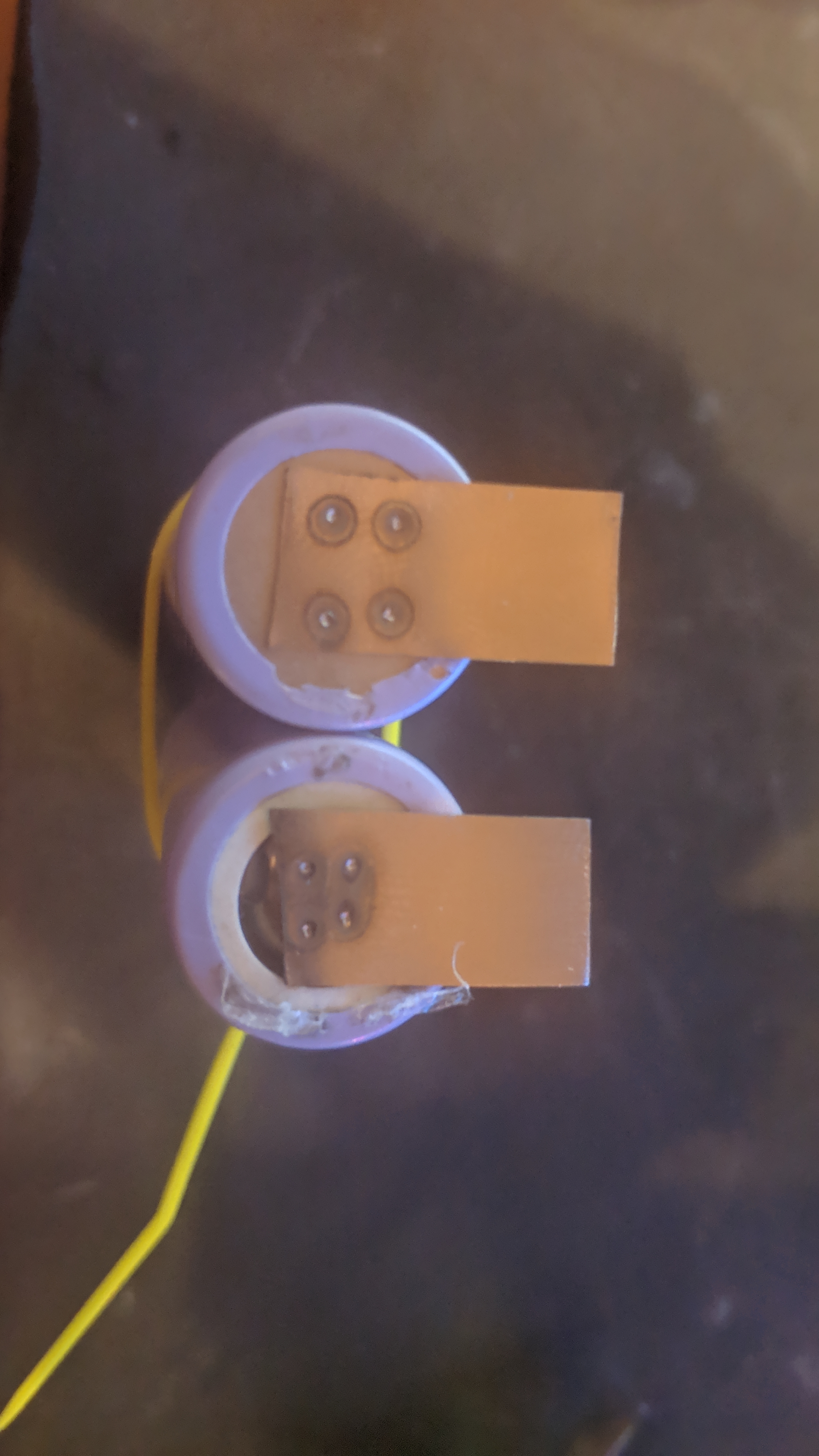

wyzwolenie strzału odbywa się wyłącznie automatycznie, wykrywane jest zwarcie elektrod co jest sygnalizowane dzwiękem z buzzera, po 2 sekundach od tego momentu następuje strzał, chyba że elektrody zostały rozwarte. po wykonaniu zgrzewu wyświetlana jest informacja o prądzie i napięciu na akumulatorze w połowie czasu trwania impulsu.

zostały wyprodukowane 2 egzemplarze przeze mnie oraz trzeci przez jakiegoś randoma z fb któremu sprzedałem schemat i kod.
